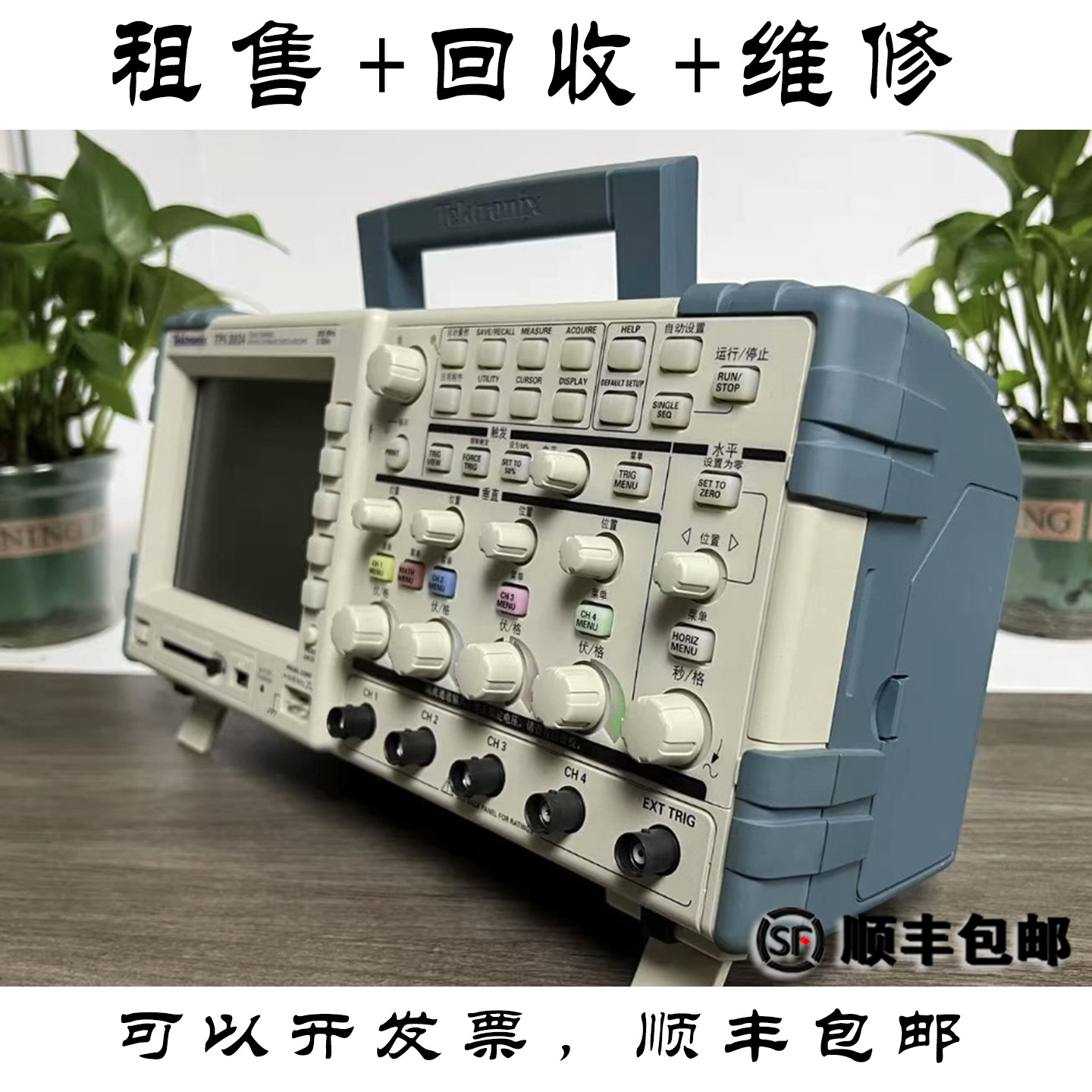

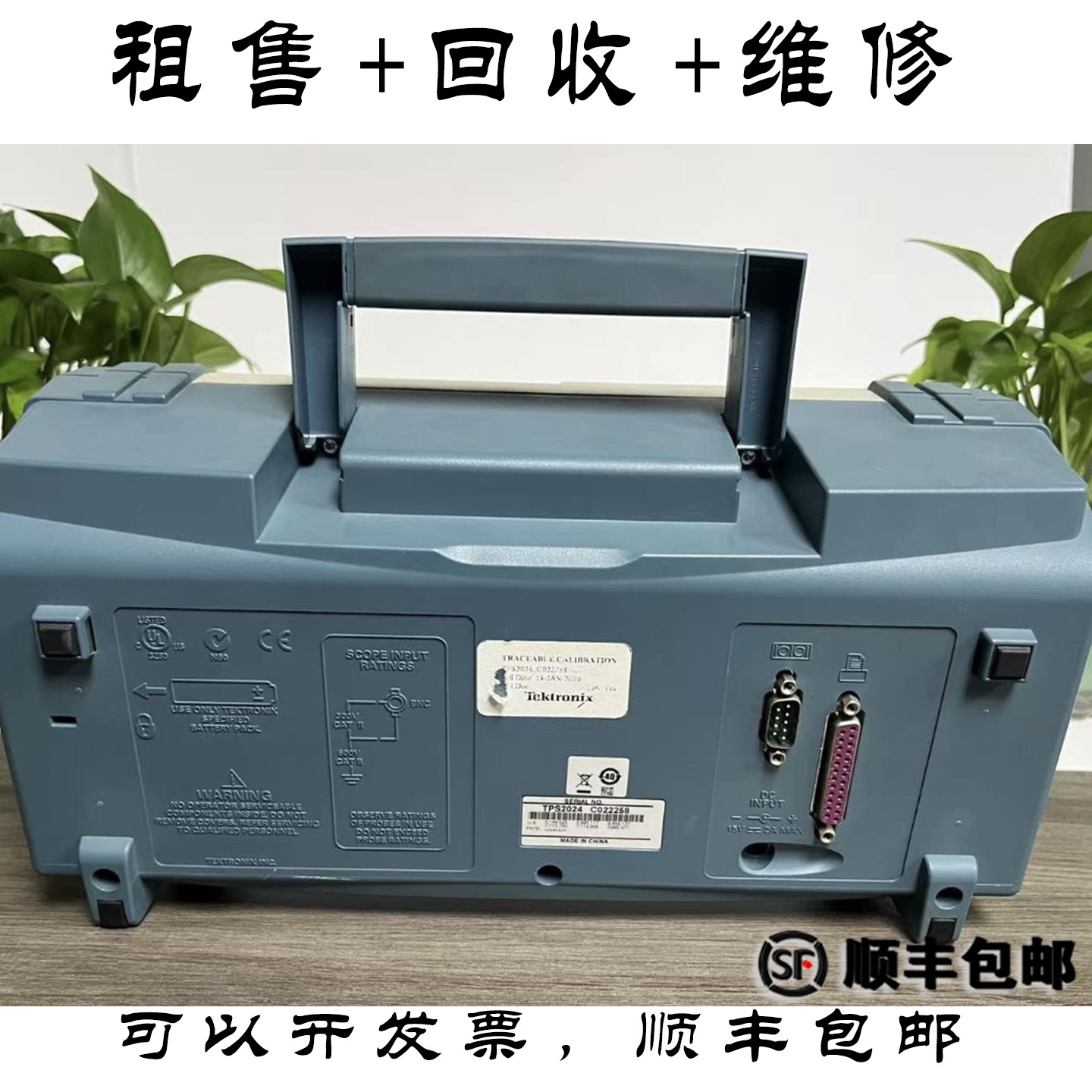

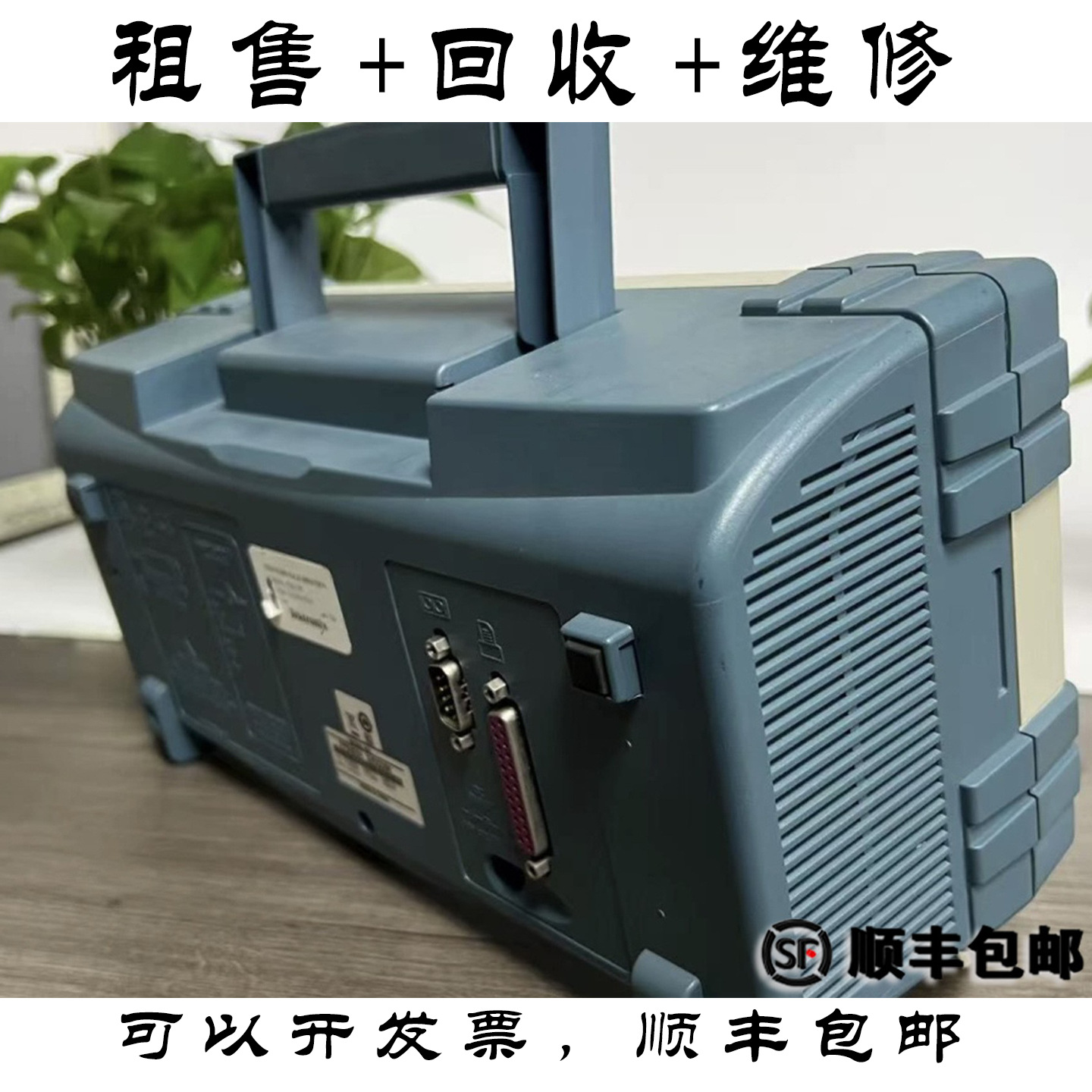

Цифровой памятный осциллограф Tektronix TPS2024B, переработка и ремонт выборки 2G

1. 基本参数

• 型号：TPS2024（4通道，带隔离）

• 带宽：100 MHz（所有通道）

• 采样率：

  • 实时采样：1.0 GS/s（单通道）

  • 等效采样：25 GS/s

• 记录长度：2.5 kpts/通道（标准）

• 垂直分辨率：8位

• 输入通道：4个完全隔离的BNC通道（300 V CAT II）

2. 输入特性

3. 触发系统

• 触发类型：

  • 边沿（上升/下降）

  • 脉宽（>/<设定时间）

  • 视频（NTSC/PAL/SECAM）

• 触发灵敏度：

  • 0.35 div（DC ~ 50 MHz）

  • 1.5 div（50 MHz ~ 100 MHz）

• 外部触发输入：1路（隔离BNC）

4. 测量与分析功能

• 自动测量：18种参数（Vpp、Vrms、频率、上升时间等）

• 光标测量：电压差、时间差

• 数学运算：加、减、乘、FFT

• FFT分析：1024点，支持汉宁/平顶/矩形窗

5. 显示与接口

• 显示屏：5.7英寸（320×240）单色LCD

• 接口：

  • USB 1.1（前面板，存储/打印）

  • 并行端口（选配，用于打印）

  • GPIB（选配，TPS2GB模块）

6. 电源与机械规格

• 电源：100-240 V AC，45-440 Hz，50 W

• 工作温度：0°C ~ +50°C

• 安全认证：UL、CSA、CE、IEC 61010-1（CAT II 300 V）

7. 探头与附件

• 标配探头：P5120 10X无源探头（200 MHz，300 V CAT II）

• 可选配件：

  • 高压差分探头（如P5200A）

  • 电流探头（如A622）

  • GPIB模块（TPS2GB）

8. 典型应用

• 开关电源设计（MOSFET/IGBT栅极驱动测量）

• 工业控制系统（PLC信号分析）

• 电力电子（逆变器/变频器测试）

• 安全浮地测量（避免接地环路）

备注

• 隔离通道优势：每个输入通道独立隔离，可安全测量不同地电位的信号。

• 替代型号：TPS2000B系列（性能升级版，支持USB 2.0和更长存储）。

• 停产通知：TPS2000系列已逐步过渡到TPS2000B，建议新采购考虑B系列。

如需详细技术资料，请参考Tektronix官网或联系当地技术支持。
